Moderne Automatik- und Doppelkupplungsgetriebe vereinen elektronische Steuerung, hydraulisches Druckmanagement und mechanische Komponenten zu einem eng integrierten System.
Aus diesem Grund werden Begriffe wie Mechatronik-Einheit, TCU, TCM, VGS, Schieberkasten und Hydraulik-Einheit manchmal synonym verwendet.
Technisch gesehen beschreiben sie jedoch nicht immer dieselbe Komponente.
Das Verständnis des Unterschieds ist wichtig, bevor ein Ersatzteil bestellt wird, insbesondere bei DSG, DCT und elektronisch gesteuerten Automatikgetrieben.
Was ist eine Mechatronik-Einheit?
Eine Getriebe-Mechatronik ist eine elektrohydraulische Steuereinheit, die den Getriebebetrieb regelt.
Je nach Getriebekonstruktion kann sie mehrere Komponenten kombinieren, darunter:
- Elektronische Getriebesteuerung
- Hydraulischer Schieberkasten
- Magnetventile
- Druckregelventile
- Sensoren
- Interne Verkabelung oder Leiterplatten
-
Getriebespezifische Steuerelektronik
Der elektronische Teil verarbeitet Informationen vom Getriebe, Motor und anderen Fahrzeugsystemen. Der hydraulische Teil steuert dann den Öldruck und leitet diesen an die entsprechenden Kupplungen und Schaltelemente weiter.
Einfach ausgedrückt:
Die elektronische Steuerung entscheidet, was das Getriebe tun soll.
Die hydraulische Steuerung hilft, diesen Befehl physisch auszuführen.
Der genaue Aufbau variiert jedoch erheblich zwischen den Getriebefamilien.
Eine DQ200-Mechatronik, eine ZF 8HP-Mechatronik und ein auf dem Mercedes-Benz VGS basierendes Steuersystem sollten daher nicht als strukturell identische Produkte betrachtet werden.
Was ist eine TCU oder ein TCM?
TCU steht für Transmission Control Unit (Getriebesteuergerät).
TCM steht für Transmission Control Module (Getriebesteuermodul).
Beide Begriffe beschreiben im Allgemeinen das elektronische Steuergerät, das für das Getriebemanagement verantwortlich ist.
Je nach Fahrzeug und Getriebe kann die TCU Informationen verarbeiten wie:
- Ein- und Ausgangsdrehzahl
- Motordrehmoment
- Gaspedalstellung
- Gangwahl
- Getriebetemperatur
- Informationen zum Hydraulikdruck
- Kupplungsstatus
-
Fahrzeug-CAN-Bus-Daten
Sie bestimmt dann Funktionen wie Gangwahl, Kupplungssteuerung und Hydraulikdruckbefehle.
Der wichtige Punkt ist, dass die TCU nicht immer als komplette Mechatronik-Einheit geliefert wird.
Bei einigen Getrieben kann die Steuerelektronik separat geliefert oder gewartet werden.
Bei anderen ist das elektronische Steuergerät direkt in die komplette Mechatronik-Baugruppe integriert.
Diese Unterscheidung ist bei der Identifizierung von Ersatzteilen entscheidend.
Was bedeutet VGS?
Bei vielen Getriebeanwendungen von Mercedes-Benz wird das elektronische Getriebesteuergerät üblicherweise mit dem Begriff VGS bezeichnet.
VGS bezieht sich auf das elektronische Getriebesteuersystem, das in spezifischen Mercedes-Benz Getriebegenerationen verwendet wird.
Je nach Getriebefamilie und Version kann das VGS in eine Leiterplatte, ein elektronisches Steuermodul oder eine größere elektrohydraulische Baugruppe integriert sein.
Begriffe wie VGS, TCU, TCM, Steuergerät und Leiterplatte müssen daher im Kontext der genauen Getriebe- und Teilekonfiguration interpretiert werden.
Bei einem Produkt, das einfach als „VGS“ beschrieben wird, sollte nicht automatisch davon ausgegangen werden, dass es die komplette Hydraulikbaugruppe enthält.
Was ist ein Schieberkasten?
Der Schieberkasten ist in erster Linie der hydraulische Steuerteil eines Automatikgetriebes.
Er enthält hydraulische Kanäle und Steuerventile, die das Getriebeöl an die relevanten Kupplungen, Bremsen und andere Getriebeelemente verteilen.
Je nach Konstruktion kann ein Schieberkasten enthalten:
- Hydraulische Steuerventile
- Druckregelventile
- Magnetventile
- Trennplatten
- Ölkanäle
- Federn
-
Rückschlagventile
Ein Schieberkasten kann daher ein wichtiger Bestandteil eines mechatronischen Systems sein, ohne zwangsläufig die komplette Mechatronik-Einheit selbst zu sein.
Einige Ersatz-Schieberkästen werden ohne das elektronische Getriebesteuergerät geliefert.
Andere werden möglicherweise zusammen mit Magnetventilen oder anderen elektronischen Komponenten verkauft.
Die genaue Lieferkonfiguration muss immer überprüft werden.
Was ist eine Hydraulik-Einheit?
Der Begriff Hydraulik-Einheit bezieht sich normalerweise auf den hydraulischen Teil, der für die Steuerung des Drucks und des Durchflusses des Getriebeöls verantwortlich ist.
Je nach Getriebekonstruktion und Terminologie des Herstellers kann sich dies beziehen auf:
- Einen Schieberkasten
- Einen hydraulischen Steuerblock
- Einen Hydraulikteil einer mechatronischen Baugruppe
-
Eine hydraulische Baugruppe mit Magnetventilen
Aus diesem Grund sollte „Hydraulik-Einheit“ nicht automatisch als Synonym für eine komplette Mechatronik-Einheit behandelt werden.

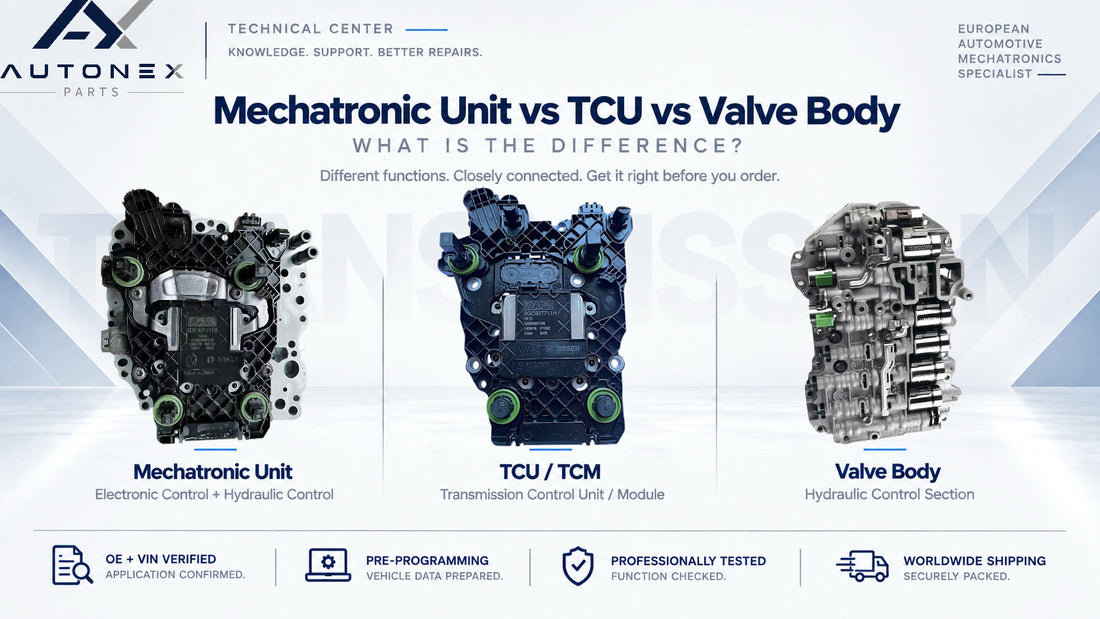

Komplette Mechatronik-Einheit vs. Einzelkomponenten
Diese Unterscheidung ist besonders wichtig beim Kauf von Getriebeteilen.
Eine komplette Mechatronik-Einheit kann enthalten:
Elektronische Steuerung + Hydrauliksteuerung + Magnetventile + Sensoren
während ein anderes Angebot nur folgendes enthalten kann:
TCU / TCM
oder: Schieberkasten / Hydraulik-Einheit
oder: Schieberkasten mit Magnetventilen, aber ohne TCU
Diese Produkte können auf Fotos ähnlich aussehen, stellen aber sehr unterschiedliche Lieferkonfigurationen dar.
Deshalb sollte sich die Produktidentifikation niemals allein auf das Aussehen verlassen.
Warum ähnlich aussehende Einheiten möglicherweise nicht kompatibel sind
Selbst wenn zwei Getriebesteuerkomponenten nahezu identisch aussehen, können wichtige Unterschiede bestehen in:
- OE-Referenz
- Getriebecode
- Hardware-Version
- Software-Version
- Antriebskonfiguration
- Fahrzeuganwendung
- Steckerkonfiguration
-
Interne Kalibrierung
- Steuergeräte-Generation
Eine optisch ähnliche Komponente ist daher nicht automatisch eine austauschbare Komponente.
Dies ist besonders relevant bei Getriebefamilien, die mehrere Hardware- und Software-Revisionen aufweisen.
Was sollte eine Werkstatt vor der Bestellung prüfen?
Vor der Bestellung einer Mechatronik-Einheit, TCU oder eines Schieberkastens empfehlen wir, so viele der folgenden Informationen wie möglich zu bestätigen:
1. 17-stellige FIN (Fahrzeugidentifikationsnummer)
Die FIN bietet den Ausgangspunkt für die Identifizierung der Fahrzeugkonfiguration.
2. Originale OE-Referenz
Die auf dem Originalteil aufgedruckte Referenz kann entscheidend sein, wenn mehrere Versionen existieren.
3. Getriebecode oder Getriebefamilie
Zum Beispiel ist die Kennzeichnung eines Getriebes nur als „DSG“ normalerweise nicht spezifisch genug.
4. Typenschild des Originalteils
Ein klares Foto kann zusätzliche Informationen zu Hardware, Software und Produktion liefern.
5. Hardware- und Software-Referenzen
Diese können beim Austausch von elektronischen Getriebesteuergeräten wichtig sein.
6. Aktuelle Fehlercodes
Fehlercodes können nützlichen diagnostischen Kontext bieten, sollten jedoch nicht allein verwendet werden, um den Defekt eines Steuergeräts zu bestätigen.
7. Erforderliche Lieferkonfiguration
Bestätigen Sie, ob die Reparatur Folgendes erfordert:
Komplette Mechatronik-Einheit
Nur TCU / TCM / VGS
Schieberkasten
Hydraulik-Einheit
Magnetventil-Baugruppe
Andere Getriebesteuerkomponente
Benötigt eine Ersatz-TCU eine Programmierung?
Oft ja.
Je nach Getriebe und Fahrzeug kann der Austausch einen oder mehrere der folgenden Schritte erfordern:
- Programmierung
- Codierung
- Software-Transfer
- Klonen
- Parametrierung
- Adaption
- Grundeinstellungen
-
Wegfahrsperre- oder Fahrzeug-Autorisierungsverfahren
Das genaue Verfahren variiert je nach Anwendung.
Ein vorprogrammiertes Steuergerät bedeutet auch nicht automatisch, dass jeder Diagnose- oder Adaptionsschritt nach dem Einbau übersprungen werden kann.
Wir erklären diese Unterschiede detailliert in einem separaten Leitfaden im Technischen Zentrum:
Vorprogrammierung, Codierung und Adaption: Was ist der Unterschied?
Der wichtigste Punkt
Mechatronik-Einheit, TCU und Schieberkasten sind verwandte Komponenten, aber sie sind nicht automatisch dasselbe Produkt.
Identifizieren Sie vor der Bestellung sowohl:
was das Fahrzeug benötigt und was das Ersatzprodukt tatsächlich beinhaltet.
Dies reduziert Fehlbestellungen, unnötige Montagearbeiten und vermeidbare Diagnoseverzögerungen.
